HB型鏈斗、鏈板式輸送機
詳細說明
| 概述 |
| HB型鏈板、鏈斗式輸送機是一種固定輸送設備，該系列輸送機有如下特點： 1、適應性強，本機適用于不帶粘性的散狀物料及粒狀、塊狀物料的輸送，尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻、清洗等工藝過程； 2、整機裝置緊湊、安裝、調試、維修方便； 3、鏈板、鏈斗結構合理、剛性好，耐沖擊性強； 4、以滾動磨擦代替滑動磨擦、運行阻力低； 5、鏈板機適用0°～15°傾角，鏈斗機輸送傾角*大可達45°； 6、輸送距離≤30m時，可采用環鏈及板鏈作牽引件，輸送距離>30m時，為防止滑動，需采用板鏈作牽引件。 |
| 技術參數 |

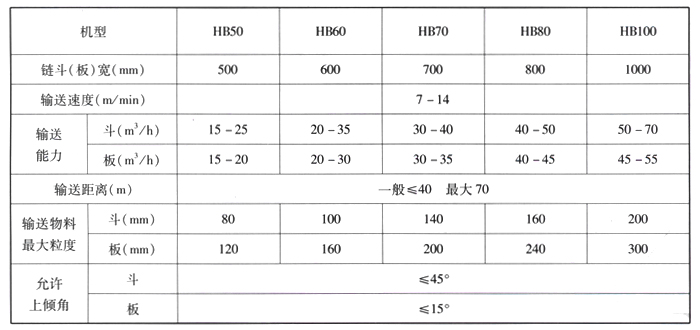

| HB型鏈板、鏈斗式輸送機主要技術參數 |
 |
| 外形結構 |
| 1、鏈板機板沿高一般為80～120mm，視輸送物料及輸送量在設計時可適當變動，其物料是連續在鏈板上存放，為防止其過多漏料，其上傾角度一般不大于15°，其外型結構見下圖。 2、鏈斗機的物料是存放在單鏈斗里進行輸送，其在輸送過程中，依靠重力及滾輪作用，鏈斗總處于水平狀態，故其可用于較大傾角輸送物料過程，其*大上傾角可達到45°，共外型結構見下圖。 |

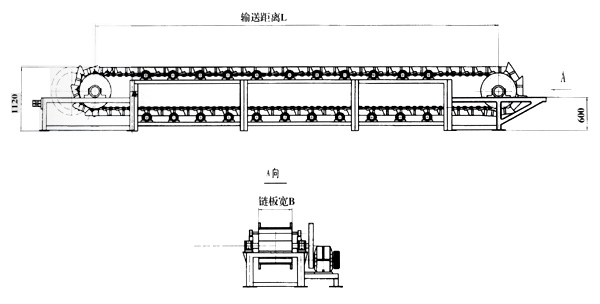

| HB鏈板式輸送機結構示意圖 |
 |

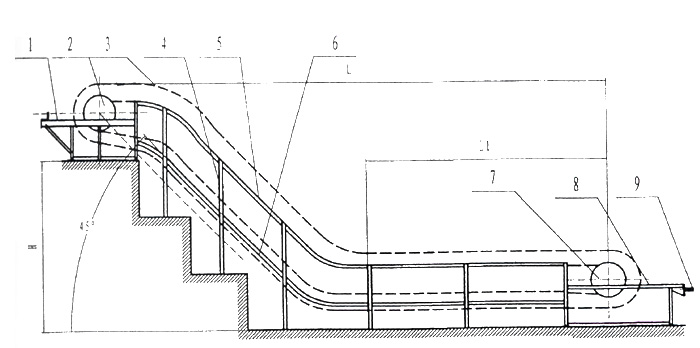

| HB鏈斗式輸送機結構示意圖 |
 |
| 1、頭部 2、動力驅動鏈輪組 3、運載組件 4、傾斜中間支部 5、上道軌 6、下道軌 7、尾部鏈輪組 |
| 8、尾架 9、絲杠拉緊裝置 |
| 注意事項 |
| 1、鏈斗機、鏈板機主要用于輸送磨損強，溫度高的物料，用戶訂貨時需注明型號，兩輪中心距，傾斜角度，*大輸送量等工藝參數。 2、動力裝置在鏈斗（板）機頭部、左、右裝可根據用戶要求變動。 3、輸送速度以8～10m/min為宜，太低影響輸送量，太高噪音大，磨損增大。且HB800、HB1000適宜輸送堆密度較小的物料。 |
